1

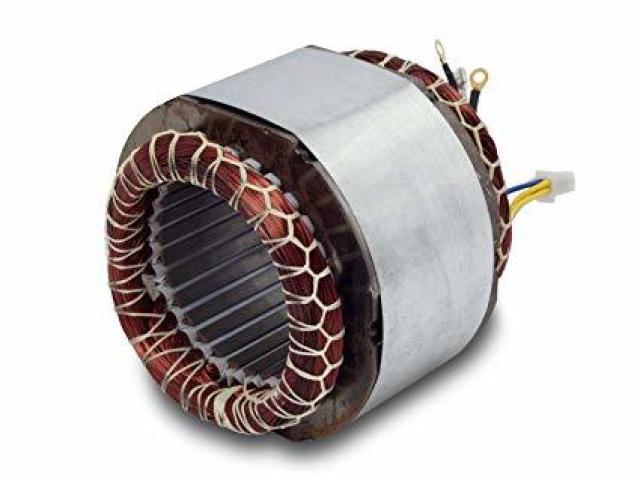

O que é responsável por "conduzir o fluxo magnético, nos motores para transformar a energia cinética do induzido"?
rolamento
capacitor
chave centrífuga
estator bobinado
2
A partir do momento em que começa a circular corrente nos enrolamentos da armadura de uma máquina CC, uma série de efeitos passam a ocorrer, que reduzem o rendimento da máquina. E para eliminar ou reduzir esses efeitos, faz-se necessário lançar mão de algumas soluções na construção das máquinas CC. Um dessas soluções é o enrolamento de interpolos, que tem como finalidade:
Diminuir o efeito das correntes parasitas
Corrigir o fator de potência na máquinas
Cancelas a tensão induzida nas bobinas sob os polos em comutação
Reduzir as perdas por histerese
3
De acordo com a imagem ilustrativa acima, quais são respectivamente as peças de número 1, 3 e 5?
Eixo do motor, Rotor em gaiola e carcaça
Rotor em gaiola, tampa protetora e ventilador
Eixo do motor, estator e mancal
terminal de conexão elétrica, Rotor em gaiola e carcaça
4
O que gera o campo magnéticos girante em motores de indução trifásico?
Fases defasadas em 120°
O ligamento em estrela na carcaça do moto
O pico de corrente no motor gera o campo
Alimentação em CC gera o campo
5
De acordo com a placa do motor de indução trifásico, diga o valor do grau de proteção, classe de isolamento e fator de serviço, respectivamente na ordem:
Cat N, F-110 e FS-1,2
F-110, cat F e IP56
FS-1, Cat F e B-105
IP55, F-105 e FS- 1
6
Em um motor de indução, a função da resistência de aquecimento é?
Impedir a condensação de água no motor, quando ele está instalado em locais úmidos.
Proteger o enrolamento do rotor contra sobrecarga.
Proteger o enrolamento do estator do motor.
Reduzir a corrente de partida do motor.
7
“É composto por chapas de aço com baixo teor de carbono (tratadas termicamente) ou por chapas de aço silício, assegurando baixas perdas e elevada permeabilidade magnética “. De qual parte construtiva do motor o parágrafo está se referindo?
tampa
rotor
núcleo de chapas-estator
carcaça
8
kVAr transforma-se em?
potência mecânica-campo magnético
calor
impedância
movimento
9
Em uma máquina de corrente contínua, o elemento responsável pela retificação da tensão alternada induzida na armadura é o(a)
Escova
Enrolamento de interpolos
Enrolamento de campo
Comutador
10
Sobre as máquinas de indução, assinale a alternativa incorreta.
Para uma máquina de indução com escorregamento de 8 pólos alimentado à frequência
de 60Hz e com 3% de escorregamento, a velocidade do rotor é de 1.176 RPM.
As correntes circulam no enrolamento de armadura por indução, o que cria uma
distribuição ampère-condutor que interage com a distribuição de campo para produzir um
torque líquido unidirecional.
É um equipamento de única excitação que ocorre no enrolamento do estator e é provida
por uma fonte de corrente alternada.
O motor de indução opera com fator de potência próximo da unidade para cargas próximas
do seu valor nominal e com fator de potência baixo para cargas leves.
11
Qual é o recurso utilizado em máquinas de corrente contínua para se atenuar o problema de choque indutivo?
Enrolamento de interpolo
Controle de velocidade
Resistência de desvio
Resistência de partida
12
Em relação a máquinas síncronas, é correto afirmar que:
uma máquina síncrona pode ser usada para se corrigir fator de potência.
os motores síncronos utilizam o campo magnético girante para gerar o movimento de
rotação ao se utilizar do curto-circuito do enrolamento do rotor.
um motor síncrono possui um alto torque de partida.
um motor síncrono não opera com um escorregamento de 0%.
13
Com relação a motores monofásicos de indução, é INCORRETO afirmar:
O Capacitor de partida de motores monofásicos não pode ser eletrolítico, pois este é para
alimentação CC.
Motores monofásicos apresentam torque nulo com escorregamento unitário, daí a
necessidade de usar algum método de partida
Motores de indução de pólo ranhurado apresentam baixo torque de partida
Motores monofásicos com capacitor permanente são mais silenciosos.
14
Um motor CC sem escovas é caracterizado por:
Ser acionado por reostatos
Ser acionado em CA, geralmente, com realimentação de posição do rotor
Ser acionado diretamente pela rede CA
Ser acionado por recortador elevador
15
Que vantagem existe em partir um motor de indução com um inversor de freqüência com uma chave compensadora?
Causa menos distorção harmônica na rede.
O torque é maior apesar do fator de potência ser menor.
O escorregamento é praticamente nulo em relação a rotação síncrona
O torque é maior apesar da corrente de partida também maior
16
É a relação entre a corrente de partida (IP) e a corrente nominal (IN):
I.P/IN 8.8
CAT.N
F.S
ISOL.F
17

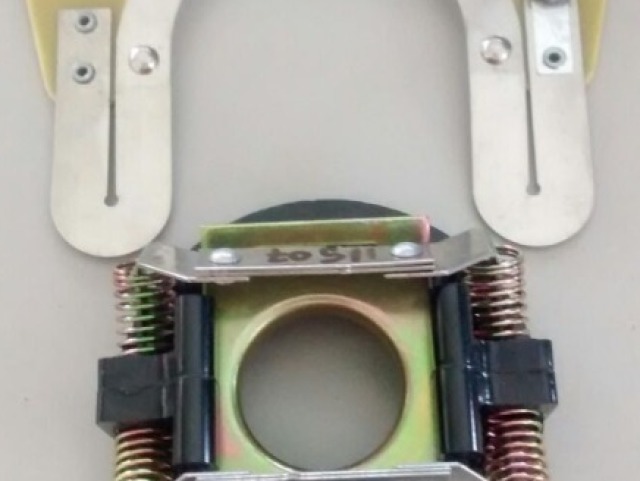

Para que serve a chave centrífuga presente em alguns tipos de motores de indução monofásicos?
para acionar o motor de forma manual.
para que quando o motor atinja sua tensão nominal, ele cesse seu funcionamento.
para que quando o motor atingir o giro nominal cesse a alimentação do enrolamento de
arranque.
para que quando o motor atingir o giro nominal ele entre em estado de resfriamento.
18
Considerando-se uma máquina de corrente contínua funcionando como motor alimentado por uma tensão terminal constante, o efeito de reação de armadura provoca no motor a(o)
Diminuição da tensão
Diminuição do torque induzido
Aumento da sua velocidade
Aumento de fluxo interno
19
Em uma placa de identificação de um motor qual sinalização indica que o motor foi projetado para trabalhar com cargas normais?
ALT
CAT.H
CAT.N
Motor de carga normal
20
Em uma placa de identificação de um motor qual sinalização indica a altura máxima de trabalho.
ALT cm
Max AMB
ALT m
ALT km
21
Qual a diferença entre um motor assíncrono de um motor síncrono
Motor assíncrono é mais pesado que o motor síncrono
Motor assíncrono é um motor mais leve do que o motor síncrono.
Motor síncrono é igual ao motor assíncrono.
Motor assíncrono é de velocidade fixo em relação ao motor síncrono
22
Um motor síncrono hipotético está conectado a um barramento infinito. Inicialmente, o motor tem sua corrente de campo ajustada de modo que seu fator de potência seja indutivo. Suponha agora que, a corrente de campo seja gradualmente aumentada até seu valor nominal e que a potência de saída do motor seja constante ao longo de todo o processo. Diante do exposto, à medida que a corrente de campo aumenta,
a tensão do barramento infinito aumenta.
a frequência do barramento infinito aumenta
o motor possa a consumir mais reativos da rede.
a velocidade do motor aumenta
23
Um motor síncrono de uma indústria é empregado para acionar uma carga que demanda uma potência constante, com fator de potência indutivo. Esse motor é alimentado com tensão terminal e frequência constantes. Em determinado ponto de sua operação, ajustes são feitos no motor de modo que a corrente de campo do rotor sofra um aumento. Considerando-se desprezíveis as perdas no motor, ocorrerá
diminuição do torque mecânico entregue à carga, em virtude do aumento da corrente de
linha.
consumo de mais reativos pelo motor, em virtude do aumento da tensão induzida.
aumento do torque mecânico entregue à carga, em virtude do aumento da corrente de
linha.
consumo de menos reativos pelo motor, em virtude do aumento da tensão induzida.
24
Em relação ao gerador de corrente contínua rotativo, a configuração que permite a melhor regulação da tensão de armadura é a que tem o circuito de campo:
Em derivação
Em estrela
Exitado independente
Em série
